诠释：本文采算科技主要先容了光学显微镜与扫描电镜的成像旨趣及性能对比，详备进展了扫描电镜的职责旨趣，包括电子束的产生与聚焦、电子束扫描与信号激勉、信号检测与成像等身手，并诠释其在材料和化学瞎想中的进击性及应用。

从光学显微镜到扫描电镜

中学阶段，咱们齐构兵过光学显微镜。光学显微镜以可见光为成像信号，利用凸透镜的折射作用，将样品名义反射或透射的后光聚焦，最终在东说念主眼或成像缔造上酿成放大图像。

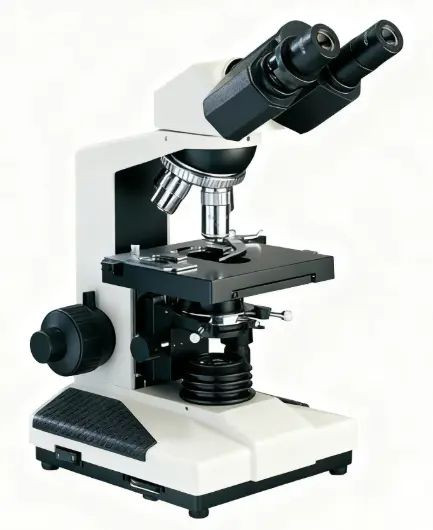

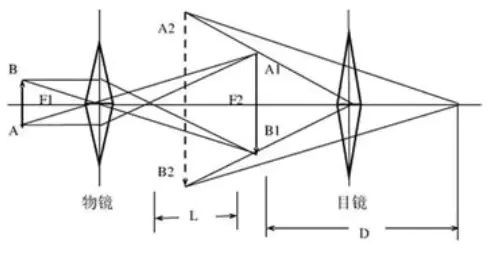

图1：光学显微镜及成像旨趣暗示图。

尽管光学显微镜在早期微不雅瞎想中线路了进击作用，但受限于可见光的物理特质，它存在难以冲破的性能瓶颈。

左证阿贝成像旨趣及分辨率极限公式：

d：显微镜能分辨的最小距离，即分辨率，这个值越小，代表分辨材干越强；λ：照明光源的波长；NA：物镜的数值孔径，这是一个描述物镜集光材干的参数，其公式为：NA=n⋅sinα，时常被视为常数1。

可见光波长畛域为400-760nm，光学显微镜的最高分辨率仅能达到约200nm，无法不雅察纳米级结构（如直径 20nm 的纳米颗粒、材料名义的纳米级舛错），而这些结构相似对材料性能（如催化活性、力学强度）起要道作用。

为冲破这一局限，20世纪30年代，科学家运行探索以电子束为成像信号的显微时候。跟着电子光学时候、真空时候和信号检测时候的安宁锻练，扫描电镜杀青生意化出产，并握住迭代出高分辨率、多功能的型号，如今成为材料和化学瞎想中不行或缺的中枢表征器具。

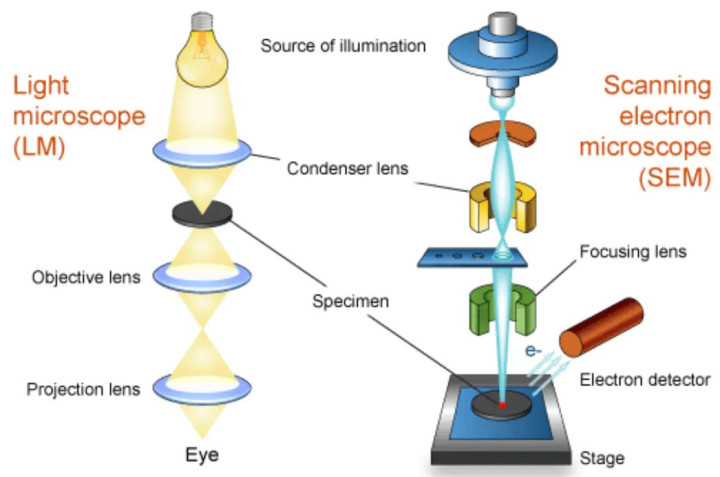

图2：光学显微镜和扫描电子显微镜的对比。https://microscopy.unimelb.edu.au/news-and-events/em-series-101-1

扫描电镜的职责旨趣

扫描电镜以电子束为成像信号，通过电子束扫描样品名义，汇注并分析电子与样品相互作用产生的各种信号，从而赢得样品名义微不雅神情、元素构成等要道信息。其中枢上风在于高分辨率与大景深，能呈现出样品名义立体、明晰的微不雅图像，分辨率可达到纳米级别，斗鱼app2026世界杯中国官方下载远超光学显微镜。

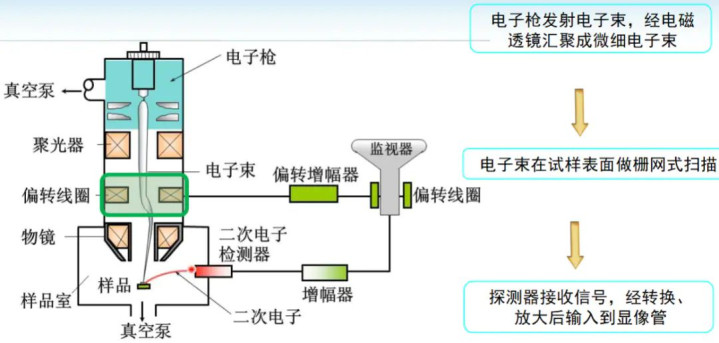

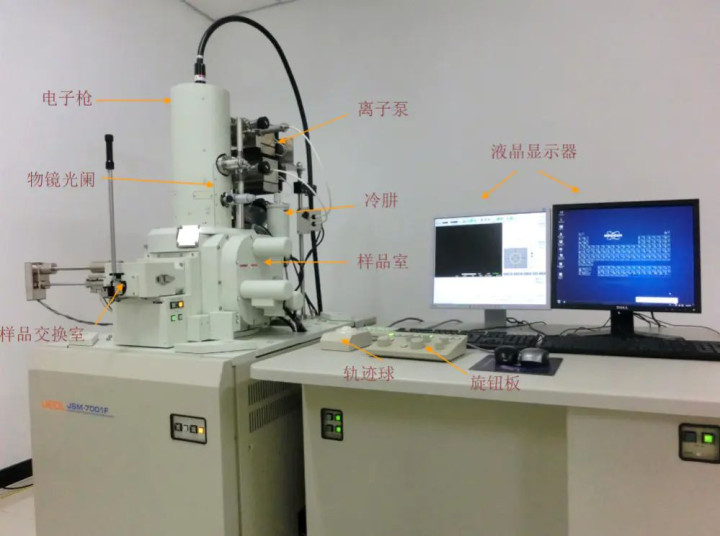

图3：扫描电镜外不雅构造及中枢结构暗示图。

具体旨趣可粗浅详尽为以下身手：

电子束的产生与聚焦

扫描电镜的电子枪是电子的“发祥地”，左证放射口头不同，主要分为三类：

钨灯丝电子枪：通过加热钨丝（温度约2700K）使电子逸出，具有资本低、易调度的上风，但电子束亮度较低，分辨率约5-10nm，稳妥基础神情不雅察。

LaB₆电子枪：利用六硼化镧（LaB₆）的低逸出功特质，在较低温度（约1800K）下放射电子，亮度为钨灯丝的10-100倍，分辨率可达2-5nm，但需较高真空度（10⁻⁵-10⁻⁶Pa）。

场放射电子枪：在强电场（约10⁷V/cm）作用下，电子从金属顶端径直逸出，亮度最高、关连性最佳，分辨率可冲破1nm，开云(中国)是高分辨扫描电镜的中枢部件，但对真空度条目极高（10⁻⁷-10⁻⁹Pa）。

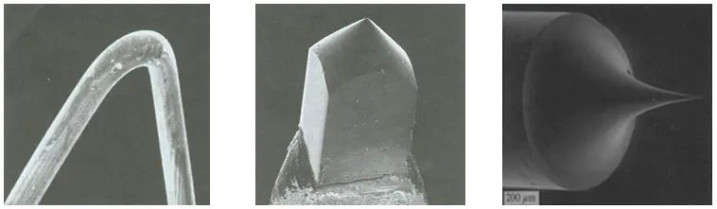

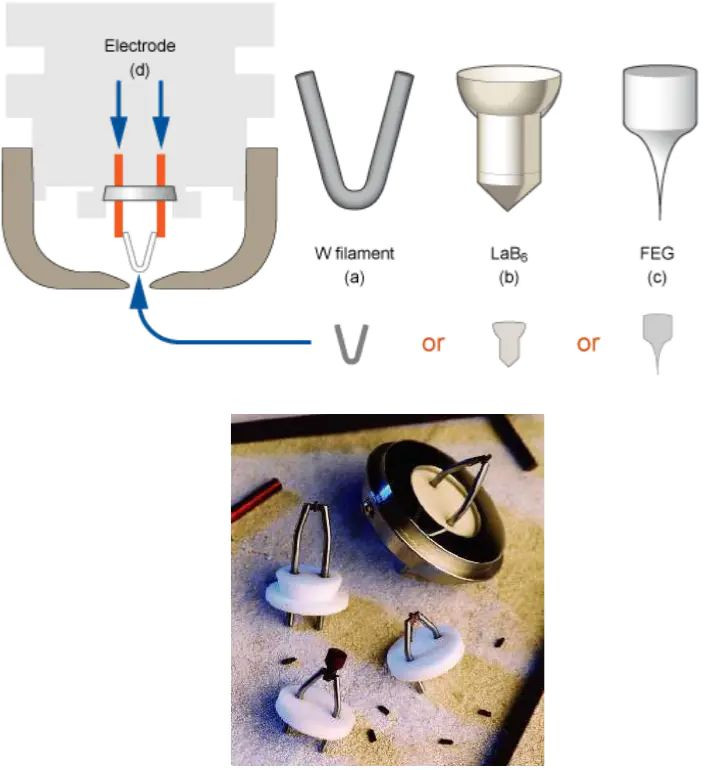

图4：扫描电镜三种电子枪及暗示图。

电子枪放射的电子经聚光镜（时常为两级）初步聚焦，削弱电子束直径并休养束流大小；随后，物镜进一步将电子束聚焦成直径仅几纳米的“入射电子束”，为高分辨率成像奠定基础。

电子束扫描与信号激勉

在扫描线圈的精确收敛下，入射电子束按“光栅状”方法逐点、逐行地扫描样品名义（访佛打印机喷墨的轨迹），扫描畛域可左证需求休养（从几纳米的局部区域到几毫米的大畛域）。

当电子束与样品名义的原子相互作用时，会激勉多种信号，这些信号佩戴了样品的微不雅结构和要素信息，主要包括：

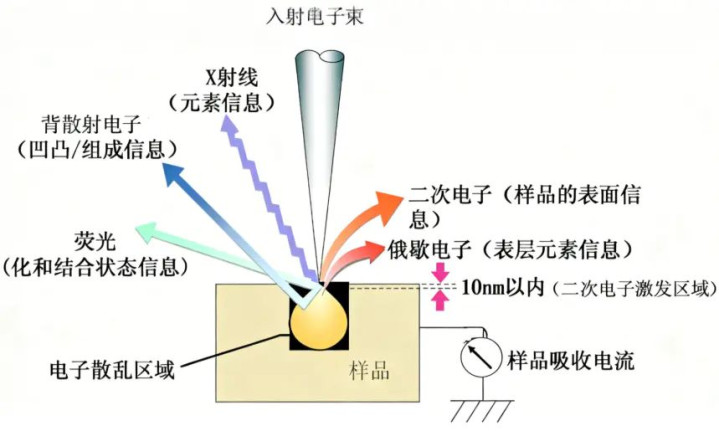

图5：电子束与样品作用激勉的信号。

二次电子（SE）：电子束与样品名义原子的核外电子发生非弹性碰撞，使核外电子赢得能量后脱离原子酿成二次电子。这类电子能量低（时常eV），仅来自样品名义几纳米到几十纳米的深度，对名义险峻变化极为敏锐，是反应样品神情的中枢信号。

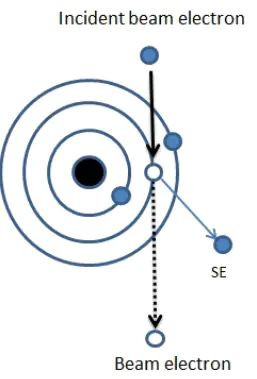

图6：二次电子酿成暗示图。

背散射电子（BSE）：部分入射电子与样品原子的原子核发生弹性碰撞后，转变畅通成见并反射转头酿成背散射电子。其能量高（接近入射电子能量），来自样品较深区域（几百纳米到几微米），且信号强度与样品的原子序数正关连——原子序数越大，背散射电子强度越高，可用于分裂样品的要素各异。

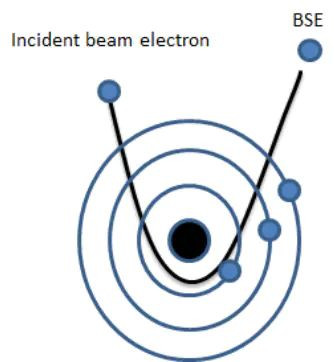

图7：背散射电子产生暗示图。

特征X射线：入射电子若将样品原子的内层电子击出，外层电子会跃迁到内层空位，开释出特定能量的X射线（特征X射线）。不同元素的特征X射线能量不同，通过检测这些射线可战胜样品的元素构成及含量。

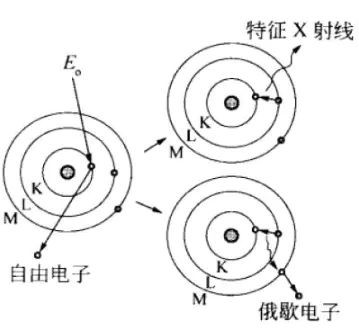

图8：特征X射线和俄歇电子产生暗示图。

俄歇电子：外层电子跃迁时开释的能量若传递给其他核外电子，使该电子逸出样品名义，酿成俄歇电子。其能量与元素种类关连，可用于轻元素（如C、O、N）的名义要素分析，但应用畛域相对较窄。

信号检测与成像

不同信号需通过对应的探伤器捕捉，并转念为可用于成像的电信号：

二次电子探伤器：接受“明慧体–光电倍增管”结构，二次电子撞击明慧体产生荧光，荧光经光电倍增管转念为电信号，放大后传输至成像系统。由于二次电子对神情敏锐，成像可明晰呈现样品的三维立体结构。

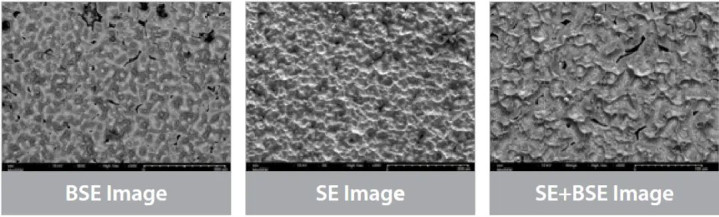

图9：背散射电子像、二次电子像及共成像对比图。

背散射电子探伤器：分为半导体探伤器和明慧体探伤器，径直经受背散射电子并转念为电信号。其成像的明暗对比反应要素各异——举例，合金华夏子序数高的金属相图像较亮，原子序数低的基体图像较暗，可直不雅不雅察元素偏析情况。

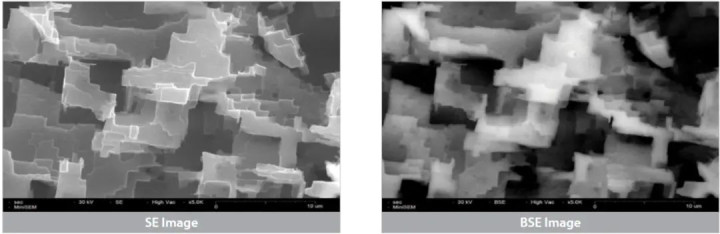

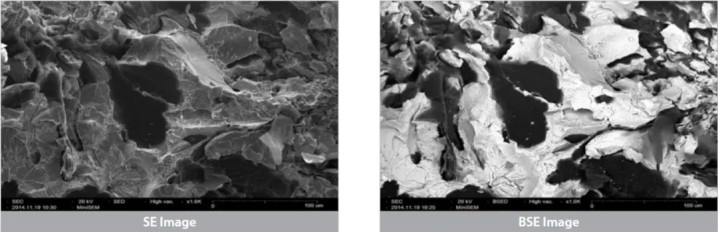

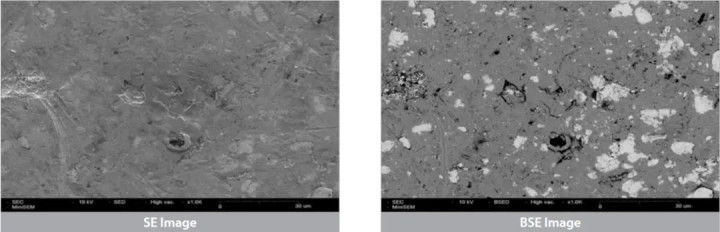

图10：二次电子像与背散射电子像对比图。

X 射线能谱仪（EDS）：与扫描电镜配套使用，通过检测特征X射线的能量和强度，生成 “元素定性谱图”（战胜样品含有的元素）和 “定量分析效果”（估计各元素的原子百分比或分量百分比），检测畛域隐敝从锂（Li）到铀（U）的绝大无数元素，检测限时常为0.1%-1%（分量百分比）。

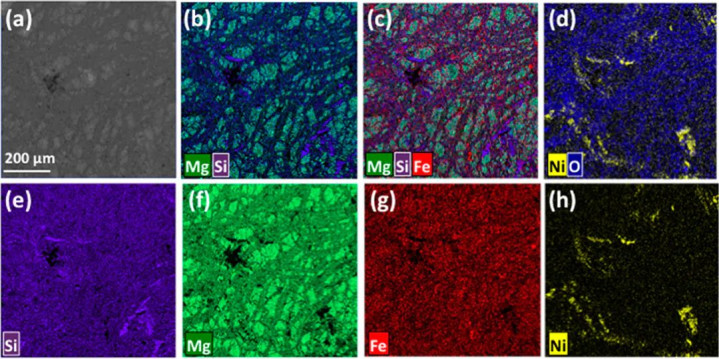

图11：SEM图像及EDS元素散布图。DOI：10.1021/acsearthspacechem.9b00014。

总结

扫描电镜动作材料和化学专科瞎想生科研职责中的进击器具，掌捏其基础旨趣能为后续的瞎想职责提供有劲的撑持。但愿通过本文的先容开云体育，公共能对扫描电镜有更明晰、更全面的意志，在本色实验中能郑重诈欺SEM处罚科研问题。
