1946 年，宾夕法尼亚大学的 J.Presper Eckert 和 John Mauchly 让 ENIAC 崇敬亮相。这台机器具电子的流动求解弹谈方程，开启了电子野心的时间。

80 年后的 2026 年 4 月，吞并所大学的物理学家 Bo Zhen 团队在 Physical Review Letters 发表了一项使命：他们造出一种半光半物资的搀和准粒子——激子－极化激元（exciton–polariton），用轻松 4 飞焦（fJ，即 4×10⁻¹⁵ 焦耳）的能量完成了光信号的全光开柔顺换。这个能量比片晌点亮一颗袖珍 LED 还小几个数目级。

从电子到光子，宾大用了 80 年走了一个圈。只不外这一次要不停的不是弹谈野心，而是 AI。

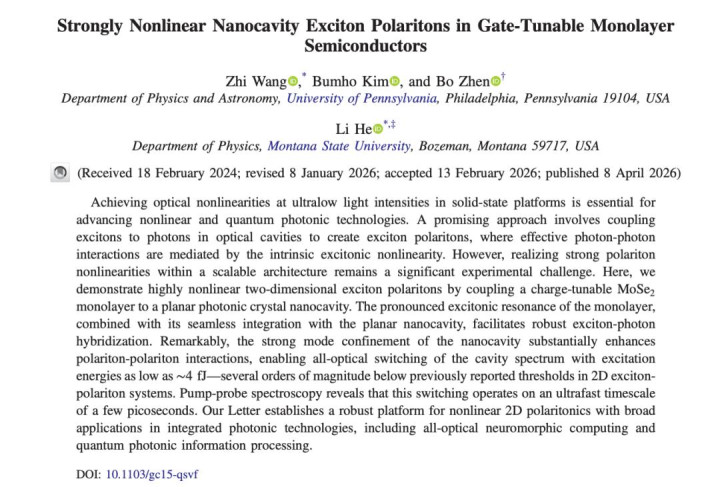

图丨说合论文（起首：Physical Review Letters）

AI 的算力需求正在把电网推向极限。IEA 数据表示，2025 年群众数据中心用电量同比增长 17％，瞻望到 2030 年将翻倍至约 950 太瓦时。根源在电子本人：带电荷，移动就有电阻，电阻就生热，芯片越密集，散热越难。

光子是一个自然的替代选项，它不带电、无静止质地、以光速传输且实在不发烧。光子早已总揽了通讯，群众互联网的主干即是光纤；但要让光子从“搬运工”升级为“野心者”，卡在了一个看似浅显的问题上：光子之间实在不互动。

这恰巧是光子最大上风的反面。“光子是电中性的，能快速、低损耗地远距离传输信息，”论文共同第一作家、前宾大博士后 Li He（现蒙大拿州立大学助理教养）向媒体解释，“但这种电中性也意味着它们实在不与环境互动，作念不了野神思依赖的信号开关逻辑。”

这个矛盾对光子 AI 芯片来说尤其致命。神经收罗运算分两步：线性运算（矩阵乘法）和非线性激活（相似“作念判断”）。光子天生擅长前者，用干预和衍射就能作念矩阵乘法，速率极快、能耗极低。曦智科技、Lightmatter 等公司也曾把光子矩阵乘法芯片推向交易化。在线性野心这一步，斗鱼app2026世界杯中国官方下载光子也曾阐发了我方。

但非线性激活需要信号之间相互影响，一个信号要能篡改另一个信号的景色。电子天生作念赢得，因为它带电、相互撤销，而光子作念不到。效果是，很多现存光子 AI 芯片，在完成矩阵乘法后，不得不把光信号转来电信号，交给电子器件完成非线性激活，再转回光信号进入下一层收罗。

这种“光－电－光”的反复转机，恰巧把光子野心的速率和能效上风吃掉了泰半。MIT 此前树立过搀和光电的非线性功能单位（NOFU）来缓解这个问题，新加坡国立大学团队 2026 年 3 月也发扬了用铌酸锂波导罢了全光激活的决策。各路东谈主马齐在攻同通盘关：让光不变来电子，就能完成“判断”。

宾大团队的念念路不同于上述任何一种。他们莫得试图让光子平直产生非线性，开云体育而是给光子“嫁接”了一个会互动的搭档。

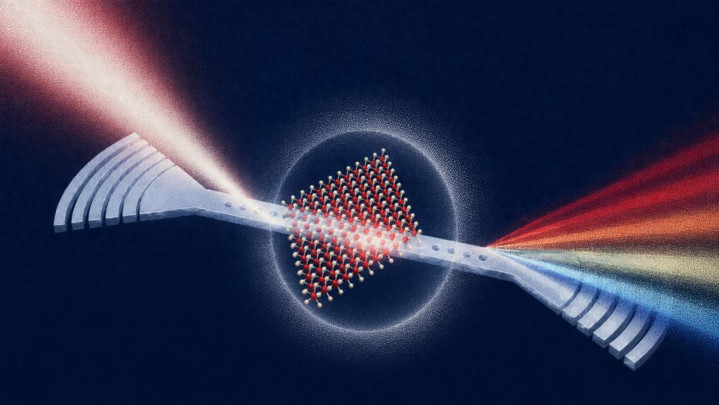

具体作念法是，把一层原子级厚度的硒化钼（MoSe₂）半导体薄膜放到一个氮化硅光子晶体纳米腔上。纳米腔的阵势体积只好约 0.05 立方微米，比传统 DBR 腔小了几个数目级。

在如斯短促的空间里，光子被强制与 MoSe₂ 中的激子（电子－空穴对的拘谨态）发生强耦合，会通成既非纯光也非纯物资的搀和准粒子——激子－极化激元。这种粒子接收了光子的速率和激子的互动才气：两个极化激元再见时，物资要素让它们能“感受到”相互，产生非线性反馈。

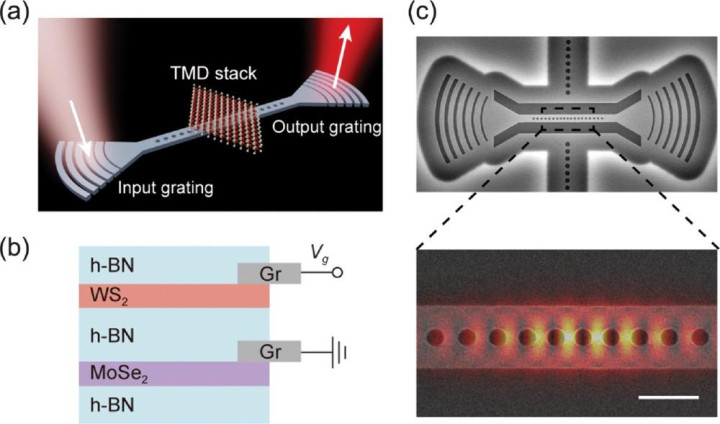

图丨二维纳米腔激子极化激元。（起首：Physical Review Letters）

团队罢了了约 4fJ 的全光开柔顺换能量，比此前 2D 激子-极化激元系统报谈的皮焦量级阈值低了几个数目级；泵浦－探伤光谱表示，开关四肢在几皮秒内完成，受限于激子寿命而非器件本人。团队还通过电学门控（gate tuning）更始 MoSe₂ 的掺杂景色，罢了了从强耦合到弱耦合的可控切换。

这项使命和光子野心芯片之间其实是一种互补说合。后者也曾在线性矩阵运算上阐发了光的上风，但在非线性递次仍然依赖电子器件。宾大团队展示的极化激元全光开关，恰巧针对的即是这个缺失递次。

淌若极化激元器件异日能集成到光子芯片上，就有可能让通盘神经收罗推理经由全部在光域完成，不再需要“光－电－光”的反复转机。论文中也提到，该系统有望加快全光神经收罗的发展，使野心更竣工地留在光域中完成。

但距离这个愿景成为执行，还有几谈执行关卡。此次实验在 4K（零下 269℃）低温下进行，商用芯片显著不成依赖液氦冷却。现在的器件仅仅单个纳米腔的演示，距离大领域阵列集成还需要卓绝工程量级。

论文作家也坦承，面前约 4fJ 的开关能量对应腔内约 10 的 4 次方个极化激元，还需要再降两到三个数目级，才气接近量子非线性极限。他们建议了具体校正旅途：在材料端，用三离子（trion）或莫尔激子（moiré exciton）替代中性激子，非线性反馈可提高一到两个数目级；在光子器件端，聘用折射率更高的绝缘体上 InGaP 平台（折射率 3.4，远高于氮化硅的 2.17），不错进一步压缩阵势体积、延伸极化激元寿命。

光子野心正处于一个高深的时候。产业端的参加在加快，但全光非线性这个底层物理问题仍未被工程化地不停，光子芯片在关节的“判断”递次依然要了债电子天下。宾大这项使命提供了一条可能的出息，但从 4K 低温下的单器件，到室温芯片上的大领域集成，中停止着的不仅仅工程优化，还有材料科学和光子学的基础性挑战。

参考府上：

1.https://journals.aps.org/prl/abstract/10.1103/gc15-qsvf#fulltext

2.https://penntoday.upenn.edu/news/making-light-work-computing
